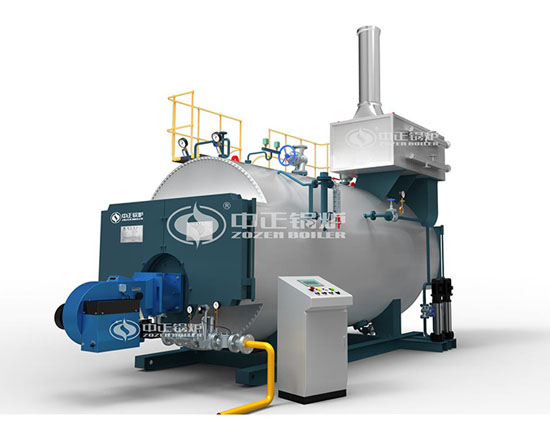

WNS低氮冷凝燃气蒸汽锅炉
产品简介：
WNS低氮冷凝燃气蒸汽锅炉是锅壳式三回程湿背燃油（气）锅炉。此款燃气（油）锅炉运行自动化，燃料经燃烧器雾化后，形成的火炬充满在全波形炉胆内，并通过炉胆壁传递辐射热，此为第一回程。
应用范围：供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院
燃 料：天然气、焦炉煤气、沼气、甲醇
突出优势
数字化制造
钢板下料、圈圆、管板钻孔等关键加工工艺全采用先进的数控加工工艺，减少组装应力，延长锅炉使用寿命。WNS系列燃气（油）锅炉的前后烟箱面板采用数控等离子切割机切割，整齐美观。
操作维护简便
WNS系列燃气（油）锅炉具有全自动运行特点，燃烧，水位，温度及蒸汽压力均自动调节、自动?；?。WNS系列燃气（油）锅炉的烟箱门采用铰链结构，窗户式开启，便于检修、清查、清理。
更长的寿命
烟管与管板的焊接采用先预胀，消除管与管板的间隙，再采用氩弧自动焊的焊接工艺。有效的消除应力，延长锅炉使用寿命。
抗腐蚀性
锅炉纵、环缝焊接均采用先进的埋弧自动焊工艺，保证焊接质量。所有纵、环缝焊均进行100%的射线探伤。翅片管采用ND钢或不锈钢材质，有效地解决了钢材的低温腐蚀
燃料更节省
此款燃气（油）锅炉采用优质的硅酸铝纤维，再用耐火泥保温，炉体温度控制在45℃以下，有效的控制热损失。充足的蒸汽储藏空间和受热面，令此款燃气（油）锅炉能高效率地产生较高的热功率和高品质的蒸汽。
燃烧效率高
加设冷凝器，利用锅炉尾部排除烟气中的余热，提高锅炉进水温度，降低排烟温度，使WNS系列燃气（油）锅炉热效率提高到98%以上，从而节省运行成本。
工作原理
容量：0.5 - 20 t/h
工作压力：0.7 - 2 Mpa
应用行业：医院、学校、宾馆酒店、机关单位、医药行业、食品厂、饮料厂、橡胶厂、大棚、化工厂、造纸厂、建材行业、制衣纺织厂、水洗厂等。
常用吨位：2吨WNS蒸汽锅炉、4吨wns燃气锅炉、6吨wns燃气锅炉、8吨WNS卧式燃气锅炉、10吨WNS燃气锅炉、20吨wns卧式燃气锅炉
辅机配置
| 辅机系统 | 辅机系统机器组成 |
| 燃料制备系统 | 油罐、日用油箱、燃气调压装置 |
| 风烟系统 | 鼓风机（G）、引风机（Y）、烟囱 |
| 除尘系统 | 多管除尘器、麻石除尘器、电除尘器、袋式除尘器 |
| 除渣系统 | 无 |
| 电控系统 | 普通控制柜（箱）、DCS控制系统、配电柜（高压柜、低压柜等）、配套二次仪表阀门、电线、电缆 |
| 汽、水系统 | 加药装置、消音器、减温减压装置 |
| 燃烧系统 | 燃烧机、控制箱、配套仪表阀门 |
| 水处理系统 | 全自动软水器、反渗透水处理系统 |
技术参数
| 锅炉型号 | 额定蒸发量 (t/h) |
额定工作压力 （Mpa） |
额定蒸汽温度 （℃） |
最大运输重量 （t） |
最大运输尺寸（m） (L×W×H) |
| WNS1-0.7-Y(Q) | 1 | 0.7 | 170 | 4 | 3.3×1.8×2.1 |
| WNS1-1.0-Y(Q) | 1 | 1.0 | 184 | 4 | 3.3×1.8×2.1 |
| WNS1.5-1.0-Y(Q) | 1.5 | 1.0 | 184 | 4.5 | 3.0×1.8×2.0 |
| WNS1.5-1.25-Y(Q) | 1.5 | 1.25 | 194 | 4.5 | 3.0×1.8×2.0 |
| WNS2-1.0-Y(Q) | 2 | 1.0 | 184 | 8.5 | 4.4×2.1×2.5 |
| WNS2-1.25-Y(Q) | 2 | 1.25 | 194 | 8.5 | 4.4×2.1×2.5 |
| WNS3-1.0-Y(Q) | 3 | 1.0 | 184 | 8.9 | 4.6×2.3×2.6 |
| WNS3-1.25-Y(Q) | 3 | 1.25 | 194 | 8.9 | 4.6×2.3×2.6 |
| WNS4-1.25-Y(Q) | 4 | 1.25 | 194 | 13.3 | 4.7×2.5×2.9 |
| WNS4-1.6-Y(Q) | 4 | 1.6 | 204 | 13.3 | 4.7×2.5×2.9 |
| WNS5-1.25-Y(Q) | 5 | 1.25 | 194 | 14.3 | 5.3×2.7×3.3 |
| WNS5-1.6-Y(Q) | 5 | 1.6 | 204 | 14.3 | 5.3×2.7×3.3 |
| WNS6-1.25-Y(Q) | 6 | 1.25 | 194 | 19.5 | 5.9×2.6×3.0 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 204 | 19.5 | 5.9×2.6×3.0 |
| WNS8-1.25-Y(Q) | 8 | 1.25 | 194 | 22.6 | 5.9×2.8×3.1 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 204 | 22.6 | 5.9×2.8×3.1 |
| WNS10-1.25-Y(Q) | 10 | 1.25 | 194 | 25.8 | 7.7×2.8×3.1 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 204 | 25.8 | 7.7×2.8×3.1 |
| WNS15-1.25-Y(Q) | 15 | 1.25 | 194 | 34.7 | 7.0×3.1×3.6 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 204 | 34.7 | 7.0×3.1×3.6 |
| WNS20-1.25-Y(Q) | 20 | 1.25 | 194 | 46 | 8.3×3.4×4.0 |
| WNS20-1.6-Y(Q) | 20 | 1.6 | 204 | 46 | 8.3×3.4×4.0 |
