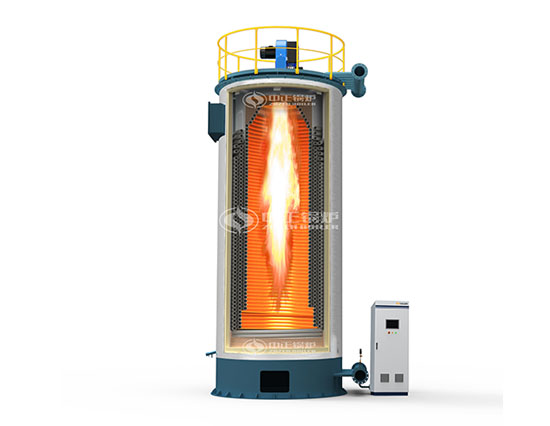

YQL燃气立式导热油锅炉
产品简介：
YQL系列燃气导热油锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的?；ち斯瞬康穆?，配有先进的燃烧装置，锅炉运行全自动化。燃料经燃烧器点燃后，形成的火炬充满在圆盘管内，并通过盘管壁传递辐射热，此为第一回程。燃烧产生的高温烟气在后炉门处汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低后至前炉门，并在此转向进入第三回程管束区，随后经节能器进入烟囱排向大气。
应用范围：石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业
燃 料：天然气、焦炉煤气、沼气
突出优势
数字化制造
钢管下斜采用数控三维激光切割机。圆盘管制作采用数控盘管生产线，一次成形，无需整形。
全氩弧焊接
管子对接均采用自动氩弧焊接工艺，同时对焊缝进行X射线实时成像，杜绝不合格焊缝进入盘管生产线。
操作更简单
锅炉整装出厂，便于安装、调试、使用。全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动?；?。
燃料更节省
内侧采用优质的保温材料，外用不锈钢板，最大限度降低散热损失，改善操作环境。多层密排管束及每圈多个起密封固定作用的圈钢，杜绝烟气短路。
出厂方便
进出口采用两端法兰和法兰盖结构，方便锅炉房管道安装及布置。出厂时残留水份被清除干净，系统排气时间由12天减少为2天。
运行更安全
内圈盘管流量更大，在高温运行时更安全可靠。锥形盘管，有效?；ち斯瞬康穆郊岸ゲ咳忌掌?。
工作原理
容量：7000 - 29000 KW
工作压力： 0.8 - 1 Mpa
辅机配置
| 辅机系统 | 辅机系统机器组成 |
| 燃料制备系统 | 油罐、日用油箱、燃气调压装置 |
| 风烟系统 | 鼓风机（G）、引风机（Y）、烟囱 |
| 除尘系统 | 多管除尘器、麻石除尘器、电除尘器、袋式除尘器 |
| 除渣系统 | 无 |
| 电控系统 | 普通控制柜（箱）、DCS控制系统、配电柜（高压柜、低压柜等）、配套二次仪表阀门、电线、电缆 |
| 汽、水系统 | 加药装置、消音器、减温减压装置 |
| 燃烧系统 | 燃烧机、控制箱、配套仪表阀门 |
| 水处理系统 | 全自动软水器、反渗透水处理系统 |
技术参数
| 锅炉型号 | 额定供热量 (KW) |
额定热功率 (x104kcal/h) |
设计使用温度 (≤℃) |
额定工作压力 (MPa) |
热效率 (≥%) |
系统装机容量 (KW) |
| YQL-7000Q | 7000 | 600 | 320 | 0.8 | 90 | 120 |
| YQL-8200Q | 8200 | 700 | 320 | 0.8 | 90 | 140 |
| YQL-9400Q | 9400 | 800 | 320 | 1 | 90 | 200 |
| YQL-10500Q | 10500 | 900 | 320 | 1 | 90 | 200 |
| YQL-12000Q | 12000 | 1000 | 320 | 1 | 90 | 240 |
| YQL-14000Q | 14000 | 1200 | 320 | 1 | 90 | 320 |
| YQL-16500Q | 16500 | 1400 | 320 | 1 | 90 | 380 |
| YQL-18000Q | 18000 | 1600 | 320 | 1 | 90 | 450 |
| YQL-21000Q | 21000 | 1800 | 320 | 1 | 90 | 520 |
| YQW-23000Q | 23000 | 2000 | 320 | 1 | 90 | 600 |
| YQL-26000Q | 26000 | 2200 | 320 | 1 | 90 | 700 |
| YQL-29200Q | 292000 | 2500 | 320 | 1 | 90 | 825 |
